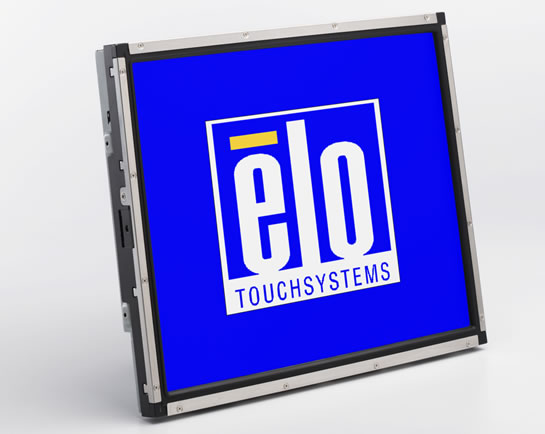

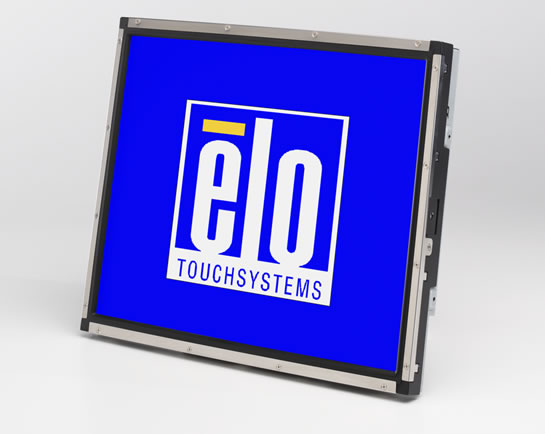

Elo 1739L
zdroj nutno přikoupit !

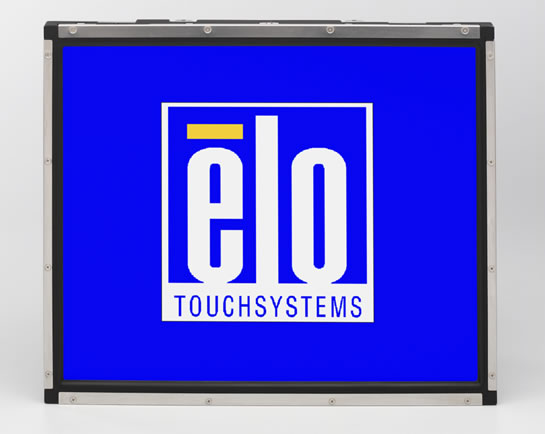

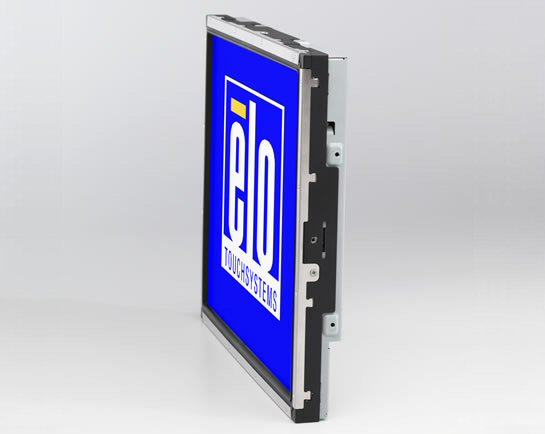

17" LCD touchmonitor pro různou montáž:
zadní / panelovou / do racku

Šasi Elo monitorů mají dlouhý produktový cyklus, protože jsou vyráběna podle Elo specifikací. Budoucí zlepšení panelů je proto možné bez změn rozměrů. Monitor 1739L nabízí široké zobrazovací úhly spolu s unikátním vodotěsným minirámečkem a téměř neviditeným těsněním proti tekutinám. Díky dotykové technologii IntelliTouch má maximální optické vlastnosti.
SecureTouch v akci - test padající koulí UL-60950 .

Vlastnosti

Vysoce kvalitní panel se zorným úhlem 160°x160° , kontrastem 800:1 a jasem 300 nitů
Plně RoHS kompatibilní
Dlouhodobá dostupnost podle Elo specifikací
Budoucí panely budou mít stejné rozměry
Precizní vodotěsný minirámeček,těsnění tlouštky 0.5 mm
Určeno pro zadní montáž (dva držáky přiloženy) a VESA montáž. Volitelně přední montáž (viz Příslušenství níže) nebo montáž do Racku (viz níže).
Dotyk: AccuTouch-odporová, IntelliTouch-povrchová vlna, Surface Capacitive-kapacitní, SecureTouch-antivandal nebo CarollTouch-infračervený, vše s obojím rozhraním-sériovým i USB. Nebo APR - Acoustic Pulse Recognition s rozhraním USB.
Vícajazyčné menu na obrazovce: on-screen display (OSD)
Celosvětová bezpečnostní osvědčení
3-D electronické výkresy jsou k dispozici

Specifikace

Model	1739L bez zdroje
Řada	3000
Barva	Černěná ocel
Displej	Velikost: 17.0" úhlopříčka Typ: aktivní matice TFT LCD Poměr stran: 5 x 4
Aktivní plocha	Horizontálně: 338 mm Vertikálně: 270 mm

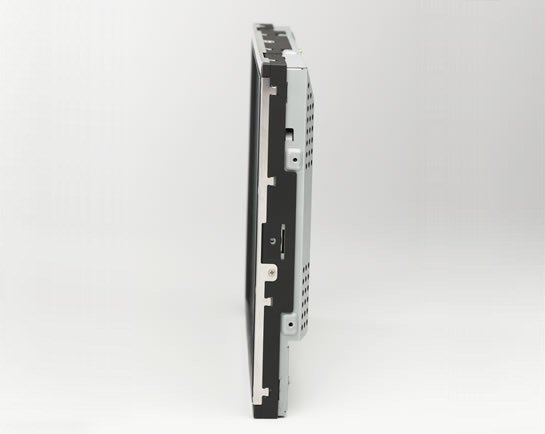

Rozměry monitoru	Šířka: 368 mm Výška: 306 mm Hloubka: 49 mm
Optimální (nativní) rozlišení	1280 x 1024
Ostatní podporovaná rozlišení	1280 x 1024 / 60, 70, 75 Hz 1280 x 960 / 60 Hz 1152 x 864 / 75 Hz 1024 x 768 / 60, 65 (Sun), 70, 75 Hz 832 x 624 / 75 Hz (Mac) 800 x 600 / 56, 60, 72, 75 Hz 720 x 400 / 70 Hz 720 x 350 / 70 Hz 640 x 480 / 60, 66 (Mac), 72, 75 Hz
Počet barev	16,7 milliónu
Jas LCD panel	300 cd/m² (typ.)
Jas LCD panel s touchscreenem:	-AccuTouch: 246 cd/m²(typ.) -IntelliTouch: 276 cd/m²(typ.) -Surface Capacitive: 255 cd/m²(typ.) -SecureTouch: 273 cd/m²(typ.) -CarollTouch: 276 cd/m²(typ.) -APR: 276 cd/m²(typ.)
Doba odezvy	7,2 ms (typ.)
Zorný úhel (typ., od středu)	Horizontální: ±80° nebo 160° celkem Vertikální: ±80° nebo 160° celkem
Kontrastní poměr	800:1 typ.
Vstupní video formát	RGB analog
Vstupní synchro formát	Oddělené H a V synchro, kompozitní synchro, synchro po zelené

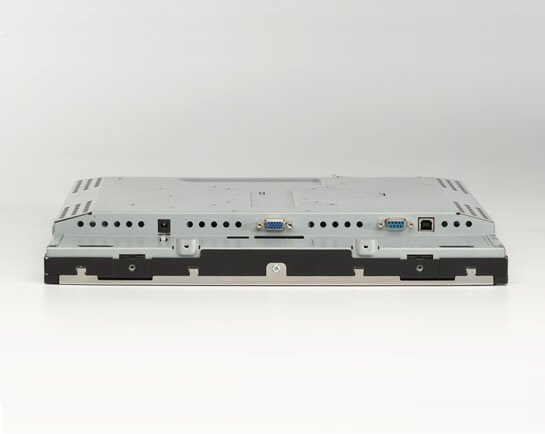

Vstupní konektor video	Mini D-Sub 15-Pin VGA
Vstupní kmitočet	Horizontál: 31,5-80 kHz Vertikál: 56,3-75 Hz
Napájení	Typ: Externí AC/DC napáječ. Vstup monitoru: +12VDC ±5%, 2,5 A typ., 3,0 A max. Vstup AC/DC napáječe: 100-240 Vstř, 50/60 Hz
Ztrátový výkon	Monitor: 30 W typ., 36 W max. Monitor a napáječ: 33 W typ., 40 W max.
Teplota	Operační: 0°C až 40°C Skladovací: -20°C až 60°C
Vlhkost	Operační: 20%-80% Skladovací: 10%-90% nekondenzující
Hmotnost: (přibližná)	Čistá: 4,0 kg Tansportní: 5,2 kg Rozměry přepravních obalů
Záruka	Monitor: 3 roky Podsvícení: typ. 50.000h do polovičního jasu MTBF: 50.000h, demonstrativní
Osvědčení	UL, cUL, SEMKO, CB, TÜV-T, CE/FCC/VCCI/C-Tick (Class B)
On-screen display (menu v obrazu)	Digital OSD
Ovládání	OSD tlačítka: menu,levá,pravá,výběr,napájení OSD: kontrast, jas, H/V pozice, RGB (teplota barev), clock, fáze, tovární hodnoty, jazyk OSD vyp./zap.: napájení, OSD menu

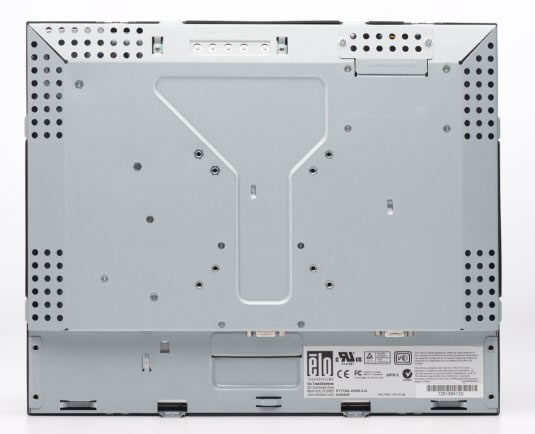

Montáž	75 mm nebo 100 mm VESA montáž Zadní montáž s držáky (přiloženy), nebo bez nich Přední montáž -s volitelným rámečkem "rack" montáž -s volitelným rámečkem
Ostatní	Plně splňuje RoHS předpisy Patentované těsnění rámečku Patentovaná technologie dotyku

Dokumentace

Návod k istalaci (angl.): page1, 2, 3, 4 (4*250K PDF)
Výkres rozměrů: MS500785 Rev F (761K PDF)
3D PDF výkresy; vyžadují Adobe Reader 8.1 nebo novější
- MS500785 Rev F (APR) (136K PDF)
- MS500785 Rev F (AccuTouch, IntelliTouch, surface capacitive) (143K PDF)
- MS500785 Rev F (CarrollTouch) (138K PDF)
- MS500785 Rev F (SecureTouch) (144K PDF)
CAD výkres na vyžádání
Návod k použití (anglicky) (518K PDF)
Osvědčení (1.3 MB PDF)
Produktový leták(124K PDF)
WEEE zpráva (198K PDF)
Přehled RoHS osvědčení dle čísel dílů

Podpora

Čísla sestav,ceny a dostupnost

Všechny monitory mají antireflexní povrchovou úpravu.

Technologie dotyku	Rozhraní dotyku	Číslo sestavy	cena Kč E-SHOP	Dostup- nost
AccuTouch	duální -COM+USB	E490230	obchod	skladem
Acoustic Pulse Recognition	USB	E374546	obchod	na dotaz
CarollTouch	duální -COM+USB	E617691 E964551	obchod	skladem
IntelliTouch	duální -COM+USB	E363628	obchod	na dotaz
SecureTouch - antivandal	duální -COM+USB	E642312	obchod	skladem
Surface Capacity	duální -COM+USB	E302181

Příslušenství -zdroj nutno přikoupit !

Rámeček pro panelovou montáž: řemění zadní montáž v přední-panelovou. Číslo dílu: E855238 černá ocel,nebo E446917 nerezová o cel.
Za příplatek 1 500 Kč.
Výkres: Dokumentace -viz výše; větší obrázek.

(český návod k zadní / přední montáži je zde)

Držák "rack 19": pro upevnění do průmyslových stojanů se šířkou 19". Objednací číslo E410976, za příplatek 1 500 Kč.
Tmavě šedá ocel.
Výkres: Dokumentace -viz výše; větší obrázek.

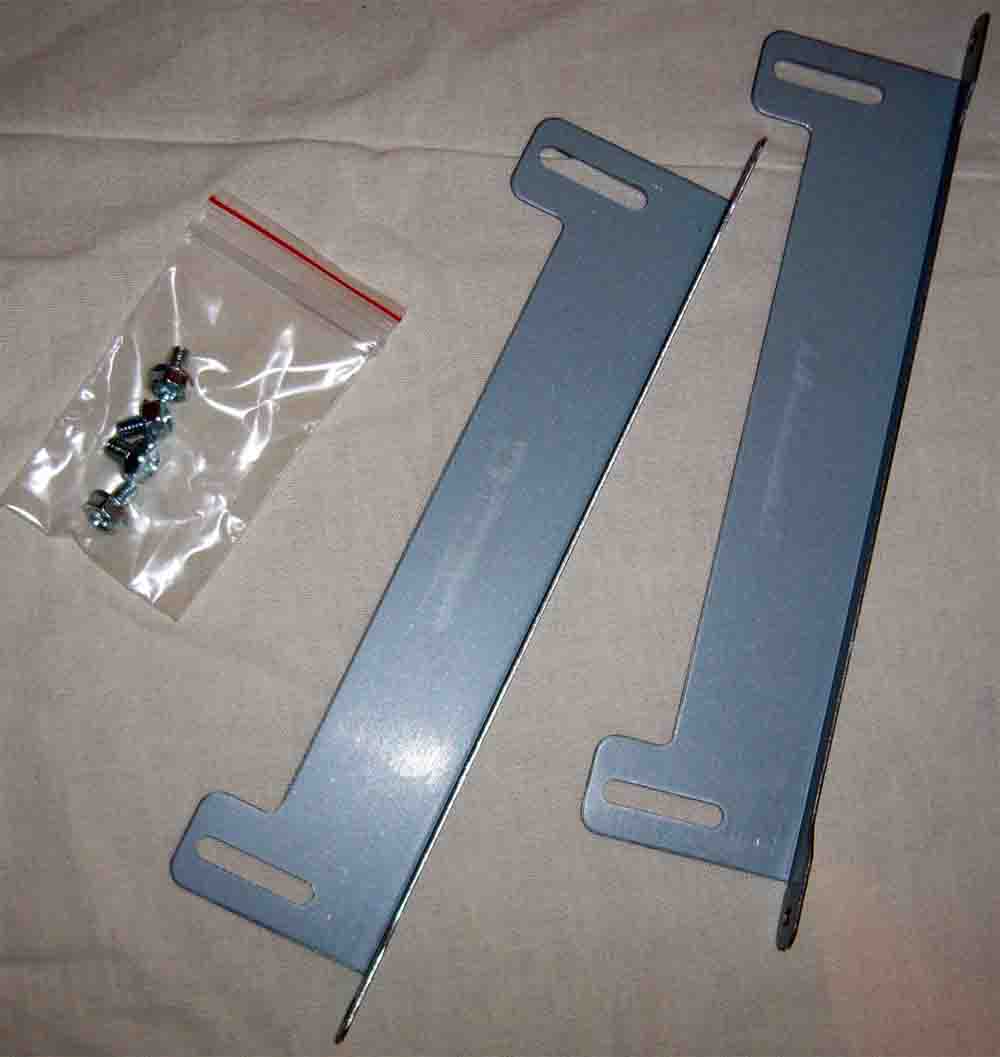

Volitelné montážní držáky: dva standartní ("L") držáky jsou přiloženy. Přídavný pár, číslo dílu E147211, je za příplatek. Minimální dodávané množství je 50 párů.

IntelliTouch Stylus Pen: pero/ukazovátko/stylus s gumovým
hrotem, určené speciálně k použití s technologií povrchové vlny
IntelliTouch.
Číslo dílu D82064-000, za příplatek.

Napájecí kabel: evropský napájecí kabel je přiložen .

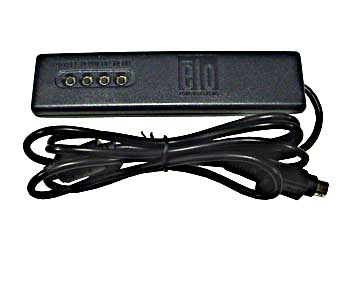

Dálkový ovladač menu v obrazu: Remote On-screen Display (OSD): číslo dílu E622897, za příplatek 400 Kč .

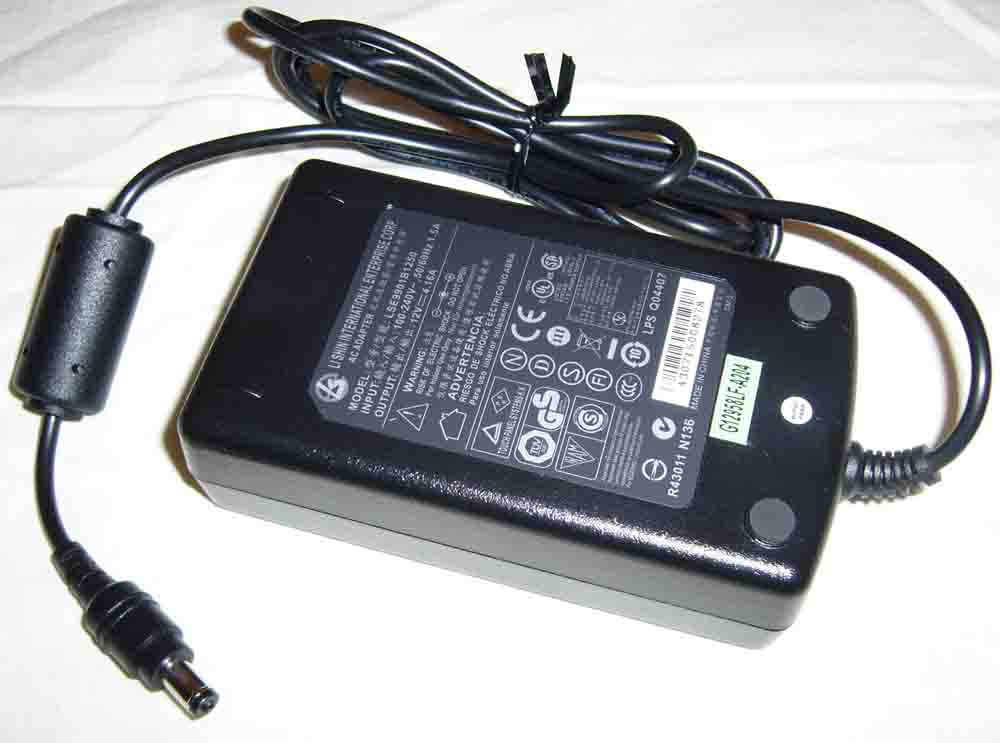

Zdroj - napáječ: číslo dílu E785134, za příplatek 1.100Kč.

Kabel dotyku a videa: oddělitelné,přiloženy.
